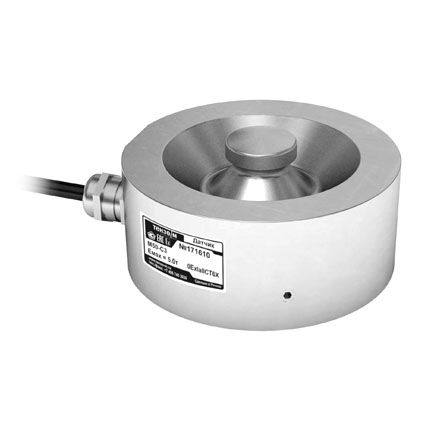

Тензодатчики серии М семейство тензодатчиков мембранного типа, в основном используемых для взвешивания емкостей и баков. Благодаря конструктивным особенностям тензодатчики легко встраиваются в весоизмерительные системы. При этом обеспечивается высокая надежность встройки. Датчики могут работать в любых условиях окружающей среды.
Типоразмеры тензодатчиков охватывают широкий спектр нагрузок от 500 до 5000кг.
Особенности:
- Датчики изготовлены из материалов и комплектующих лучших мировых производителей
- Герметизация датчика производится крышкой из нержавеющей стали, прикрепленной к упругому элементу с помощью лазерной сварки
- Каждый датчик проходит проверку на герметичность гелиевым течеискателем
- Тензодатчики проходят испытания на эталонных силозадающих машинах производства «Тензо-М». Машины аттестованы в качестве эталонов первого разряда согласно Государственной поверочной схеме для средств измерения силы (ГОСТ Р 8.640-2014)
- Потребителю тензодатчики поставляются подобранными по группам для совместного использования в весах
- Гарантийный срок 4 года
Технические характеристики:
|
Параметры датчика
|
Единицы измерения
|
Значения параметров
|
|
|---|---|---|---|
| Наибольший предел измерения (НПИ) | т | 0,5; 1,0; 2,0; 3,0; 5,0 | |
| Класс точности по ГОСТ 8.631-2013 | С1 | C3 | |
| Число поверочных интервалов | 1000 | 3000 | |
| Минимальный поверочный интервал | НПИ / 5000 | НПИ / 10000 | |
| Рабочий коэффициент передачи (РКП | мВ/В | 2 ± 0,010 | 2 ± 0,002 |
| Начальный коэффициент передачи (НКП | % от РКП | < 3 | < 3 |
| Комбинированная погрешность | % от РКП | ? ±0,040 | ? ±0,020 |
| Ползучесть (30 мин.) | % от РКП | ? ±0,049 | ? ±0,025 |
| Изменение НКП от температуры | % от РКП/°С | ? ±0,0028 | ? ±0,0014 |
| Изменение РКП от температуры | % от РКП/°С | ? ±0,0022 | ? ±0,0011 |
| Наибольшее напряжение питания постоянного тока | В | 12 | |
| Сопротивление входное | Ом | 750 ±15 | |
| Сопротивление выходное | Ом | 700 ±1 | |
| Сопротивление изоляции | ГОм | ? 5 | |
| Номинальный диапазон температур | °С | -10… +40 | |
| Диапазон температур эксплуатации и хранения | °С | -50… +50 | |
| Степень защиты по ГОСТ 14254 | IP68 | ||
| Допустимая перегрузка в течение не более 1 часа | % от НПИ | 25 | |
| Разрушающая нагрузка | % от НПИ | 300 | |
| Материал датчика | Нержавеющая сталь | ||
