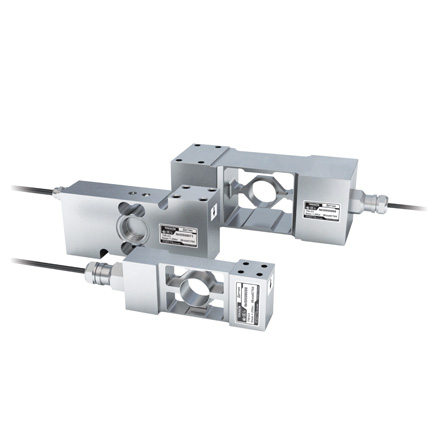

Тензодатчик Тензо-М Т50

Тензодатчики типа «Тензо-М» из нержавеющей стали. На одном таком тензодатчике можно собрать весы размером от 350×350мм до 1000×1000мм в зависимости от типоразмера. Тензодатчик Т50 прикручивается непосредственно к раме основания и платформе.

Тензодатчики могут использоваться в любых условиях окружающей среды, точность высокая.

Особенности:

  • Конструкция упругого элемента обеспечивает низкую чувствительность к нагрузке вне центра весовой платформы
  • Датчики изготовлены из материалов и комплектующих лучших мировых производителей
  • Защитные втулка, крышка и колпачки прикрепляются к упругому элементу с помощью лазерной или микроплазменной сварки
  • Каждый датчик проходит проверку на герметичность гелиевым течеискателем
  • Гарантийный срок 12 мес.

Технические характеристики

Параметры датчика
Единицы измерения
Значения параметров
Модификация 1 Модификация 2 Модификация 3
Наибольший предел измерения (НПИ) кг 10, 20, 50, 100, 200 100, 250, 500 50, 100, 250, 500, 1000
Класс точности по ГОСТ 8.631-2013 С3 С3 С3
Число поверочных интервалов 3000 3000 3000
Минимальный поверочный интервал НПИ / 12500 НПИ / 6000 НПИ / 12500
Рабочий коэффициент передачи (РКП) мВ/В 2 ± 5% 2 ± 10% 2 ± 5%
Начальный коэффициент передачи (НКП) % от РКП ? ±5 ? ±10 ? ±5
Комбинированная погрешность % от РКП ? ±0,0200 ? ±0,0200 ? ±0,0200
Ползучесть (30 мин.) % от РКП ? ±0,0166 ? ±0,0170 ? ±0,0166
Изменение НКП от температуры % от РКП/°С ? ±0,0011 ? ±0,0023 ? ±0,0011
Изменение РКП от температуры % от РКП/°С ? ±0,0010 ? ±0,0010 ? ±0,0010
Наибольшее напряжение питания постоянного тока В 12 15 12
Сопротивление входное Ом 1100 ±50 380 ±10 1100 ±50
Сопротивление выходное Ом 960 ±50 350 ±3 960 ±50
Сопротивление изоляции ГОм ? 5 ? 1 ? 5
Номинальный диапазон температур °С -10… +40
Диапазон температур эксплуатации и хранения °С -50… +50
Степень защиты по ГОСТ 14254 IP68
Допустимая нагрузка % от НПИ 200 150 200
Разрушающая нагрузка % от НПИ 300 200 300
Материал датчика Нержавеющая сталь
