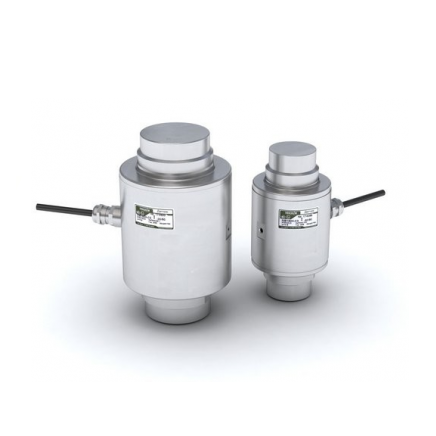

Цифровые тензодатчики сжатия типа колонна. Используются в автомобильных, вагонных и промышленных платформенных весов. Имеют простые узлы встройки и высокую точность измерений.
Особенности:
- Цифровой сигнал. Обмен данными с внешними устройствами по каналу RS-485
- В электронной схеме датчика используется процессор ATMEL® серии Automotive и АЦП Analog Devices, обладающие повышенной устойчивостью к перепадам температур в широком диапазоне
- Тензодатчики легко встраиваются при монтаже весоизмерительной системы
- Датчики изготовлены из материалов и комплектующих лучших мировых производителей
- Герметизация тензо- и термочувствительной схем производится кожухом и мембранами из нержавеющей стали, прикрепленными к упругому элементу с помощью лазерной сварки
- Каждый датчик проходит проверку на герметичность гелиевым течеискателем
- Датчики не требуют подбора в группы для совместного использования в весах
- Предназначен для использования совместно с блоком БКЦ и преобразователем ТЦ-017
- Гарантийный срок 1 год
Технические характеристики:
|
Параметры датчика |
Единицы измерения |
Значения параметров |
|
|---|---|---|---|
| Наибольший предел измерения (НПИ) |
т |
20, 30 |
|
| Класс точности по ГОСТ Р 8.726-2010 |
C3 |
||
| Число поверочных интервалов |
3000 |
||
| Минимальный поверочный интервал |
НПИ / 10000 |
||
| Комбинированная погрешность |
% от НПИ |
? ±0,020 |
|
| Ползучесть (30 мин.) |
% от НПИ |
? ±0,025 |
|
| Изменение НКП от температуры |
% от НПИ/°С |
? ±0,0014 |
|
| Изменение РКП от температуры |
% от НПИ/°С |
? ±0,0011 |
|
| Напряжение питания постоянного тока |
В |
5.75 |
|
| Ток потребления |
мА |
? 22 |
|
| Диапазон нормальной области значений температур |
°С |
-30… +40 |
|
| Диапазон рабочей области температур |
°С |
-50… +50 |
|
| Диапазон температур хранения |
°С |
-50… +70 |
|
| Степень защиты по ГОСТ 14254 |
IP68 |
||
| Допустимая перегрузка в течение не более 1 часа |
% от НПИ |
25 |
|
| Разрушающая нагрузка |
% от НПИ |
300 |
|
| Материал датчика |
Нержавеющая сталь |
||
