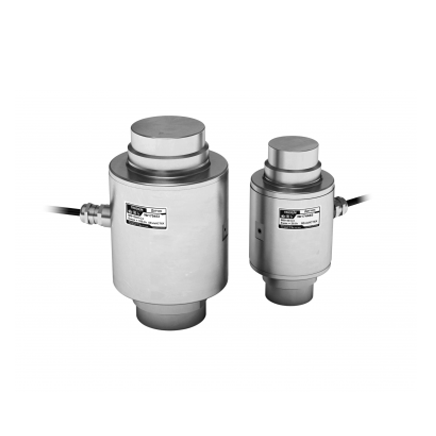

Тензодатчики сжатия типа колонна имеют простые узлы встройки и высокую точность измерений. Тензодатчики МВ150 с минимальными изменениями узлов встройки могут применяться вместо аналогичных тензодатчиков других производителей. Благодаря конструктивным особенностям тензодатчики МВ150 могут работать в любых условиях окружающей среды. Помимо этого датчики на 20, 30, 40, 60 и 100т имеют встроенную грозозащиту.
Особенности:
- Тензодатчики легко встраиваются при монтаже весоизмерительной системы
- Встроенная схема грозозащиты
- Датчики изготовлены из материалов и комплектующих лучших мировых производителей
- Герметизация тензо- и термочувствительной схем производится кожухом и мембранами из нержавеющей стали, прикрепленными к упругому элементу с помощью лазерной сварки
- Каждый датчик проходит проверку на герметичность гелиевым течеискателем
- Благодаря использованию в тензочувствительной схеме кремниевых тензорезисторов, характеристика тензодатчика нормируется по нелинейности
- Потребителю датчики поставляются по группам для совместного использования в весах
- Гарантийный срок 4 года
Технические характеристики:
|
Параметры датчика |
Единицы измерения |
Значения параметров |
|
|---|---|---|---|
| Наибольший предел измерения (НПИ) |
т |
5, 10, 15, 20, 30, 40, 60, 100, 200 |
|
| Класс точности по ГОСТ Р 8.726-2010 |
С1 |
C3 |
|
| Число поверочных интервалов |
1000 |
3000 |
|
| Минимальный поверочный интервал |
НПИ / 5000 |
НПИ / 10000 |
|
| Рабочий коэффициент передачи (РКП) |
мВ/В |
2 ± 0,010 |
2 ± 0,002 |
| Начальный коэффициент передачи (НКП) |
% от РКП |
< 3 |
< 3 |
| Комбинированная погрешность |
% от РКП |
? ±0,030 |
? ±0,020 |
| Ползучесть (30 мин.) |
% от РКП |
? ±0,049 |
? ±0,025 |
| Изменение НКП от температуры |
% от РКП/°С |
? ±0,0028 |
? ±0,0014 |
| Изменение РКП от температуры |
% от РКП/°С |
? ±0,0022 |
? ±0,0011 |
| Наибольшее напряжение питания постоянного тока |
В |
12 |
|
| Сопротивление входное |
Ом |
1150 ±50, 760±15 (5, 10т) |
|
| Сопротивление выходное |
Ом |
1000 ±2, 700±15 (5, 10т) |
|
| Сопротивление изоляции |
ГОм |
? 5 |
|
| Номинальный диапазон температур |
°С |
-30… +40 |
|
| Диапазон температур эксплуатации и хранения |
°С |
-50… +50 |
|
| Степень защиты по ГОСТ 14254 |
IP68 |
||
| Допустимая перегрузка в течение не более 1 часа |
% от НПИ |
25 |
|
| Разрушающая нагрузка |
% от НПИ |
300 |
|
| Материал датчика |
Нержавеющая сталь |
||
