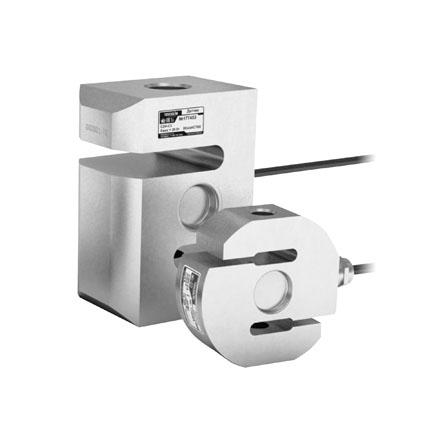

S-образные тензодатчики растяжения/сжатия. Благодаря конструктивным особенностям могут измерять двуполярную нагрузку, работать в любых условиях окружающей среды, при применении стандартных узлов встройки имеют высокую точность.
Диапазон номинальных нагрузок от 200кг до 20т.
Особенности:
- Датчики изготовлены из материалов и комплектующих лучших мировых производителей
- Герметизация термо- и тензочувствительной схем производится крышками из нержавеющей стали
- Крепление защитной крышки к упругому элементу осуществляется с помощью лазерной сварки
- Каждый датчик проходит проверку на герметичность гелиевым течеискателем
- При нормировании параметров датчика и испытаниях используются уникальные методики
- Многоступенчатая система контроля качества тензодатчиков
- Гарантийный срок 4 года
Технические характеристики:
|
Параметры датчика |
Единицы измерения |
Значения параметров |
|||
|---|---|---|---|---|---|
| Наибольший предел измерения (НПИ) |
кг |
200, 500, 1000, 2000 |
5000, 10000, 20000 |
||
| Класс точности по ГОСТ 8.631-2013 |
С1 |
C3 |
С1 |
C3 |
|
| Число поверочных интервалов |
1000 |
3000 |
1000 |
3000 |
|
| Минимальный поверочный интервал |
НПИ / 5000 |
НПИ / 10000 |
НПИ / 5000 |
НПИ / 10000 |
|
| Рабочий коэффициент передачи (РКП) |
мВ/В |
2 ± 0,010 |
2 ± 0,002 |
2 ± 0,010 |
2 ± 0,002 |
| Начальный коэффициент передачи (НКП) |
% от РКП |
< 3 |
< 3 |
< 3 |
< 3 |
| Комбинированная погрешность |
% от РКП |
? ±0,040 |
? ±0,020 |
? ±0,040 |
? ±0,020 |
| Ползучесть (30 мин.) |
% от РКП |
? ±0,049 |
? ±0,025 |
? ±0,049 |
? ±0,025 |
| Изменение НКП от температуры |
% от РКП/°С |
? ±0,0028 |
? ±0,0014 |
? ±0,0028 |
? ±0,0014 |
| Изменение РКП от температуры |
% от РКП/°С |
? ±0,0022 |
? ±0,0011 |
? ±0,0022 |
? ±0,0011 |
| Наибольшее напряжение питания постоянного тока |
В |
12 |
|||
| Сопротивление входное |
Ом |
1100 ±20 |
380+15 |
||
| Сопротивление выходное |
Ом |
1000 ±2 |
350+1 |
||
| Сопротивление изоляции |
ГОм |
? 5 |
|||
| Номинальный диапазон температур |
°С |
-10… +40 |
|||
| Диапазон температур эксплуатации и хранения |
°С |
-50… +50 |
|||
| Степень защиты по ГОСТ 14254 |
IP68 |
||||
| Допустимая перегрузка в течение не более 1 часа |
% от НПИ |
25 |
|||
| Разрушающая нагрузка |
% от НПИ |
300 |
|||
| Материал датчика |
Нержавеющая сталь |
||||
