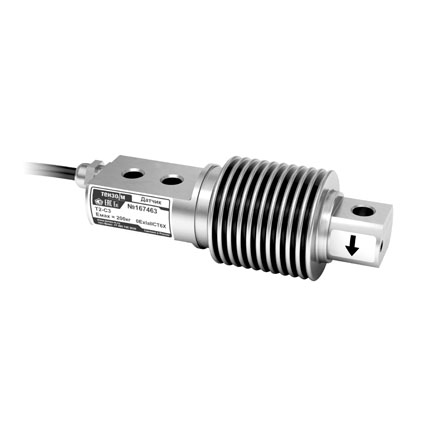

Тензодатчики балочного типа с металлическим сильфоном. Одна из самых распространенных конструкций тензодатчиков в весоизмерительных системах. Благодаря особенностям конструкции тензодатчики Т2 легко встраиваются в весоизмерительные системы, работают в любых условиях окружающей среды, обеспечивают хорошую точность измерений.
Тензодатчики Т2 с минимальными изменениями узлов встройки могут быть использованы вместо аналогичных тензодатчиков других производителей.
Особенности:
- Датчики изготовлены из материалов и комплектующих лучших мировых производителей
- Герметизация термо- и тензочувствительной схем производится сильфоном из нержавеющей стали
- Сильфон прикреплен к упругому элементу с помощью лазерной сварки
- Каждый датчик проходит проверку на герметичность гелиевым течеискателем
- При нормировании параметров датчика и испытаниях используются уникальные методики
- Потребителю тензодатчики поставляются подобранными по группам для совместного использования в весах
- Гарантийный срок 4 года
Технические характеристики:
|
Параметры датчика
|
Единицы измерения
|
Значения параметров
|
|
|---|---|---|---|
| Наибольший предел измерения (НПИ) | кг | 20, 50, 100, 200 | |
| Класс точности по ГОСТ 8.631-2013 | С1 | C3 | |
| Число поверочных интервалов | 1000 | 3000 | |
| Минимальный поверочный интервал | НПИ / 5000 | НПИ / 10000 | |
| Рабочий коэффициент передачи (РКП) | мВ/В | 2 ± 0,005 | 2 ± 0,002 |
| Начальный коэффициент передачи (НКП) | % от РКП | < 3 | < 3 |
| Комбинированная погрешность | % от РКП | ? ±0,040 | ? ±0,020 |
| Ползучесть (30 мин.) | % от РКП | ? ±0,049 | ? ±0,025 |
| Изменение НКП от температуры | % от РКП/°С | ? ±0,0028 | ? ±0,0014 |
| Изменение РКП от температуры | % от РКП/°С | ? ±0,0022 | ? ±0,0011 |
| Наибольшее напряжение питания постоянного тока | В | 12 | |
| Сопротивление входное | Ом | 390 ±15 | |
| Сопротивление выходное | Ом | 350 ±1 | |
| Сопротивление изоляции | ГОм | ? 5 | |
| Номинальный диапазон температур | °С | -10… +40 | |
| Диапазон температур эксплуатации и хранения | °С | -50… +50 | |
| Степень защиты по ГОСТ 14254 | IP68 | ||
| Допустимая перегрузка в течение не более 1 часа | % от НПИ | 25 | |
| Разрушающая нагрузка | % от НПИ | 300 | |
| Материал датчика | Нержавеющая сталь | ||
