В настоящее время вместо тензодатчиков Н2 выпускаются тензодатчики Н4, обладающие большей точностью и надежностью, а тензодатчики Н2 изготавливаются для поддержания ремонтного фонда.

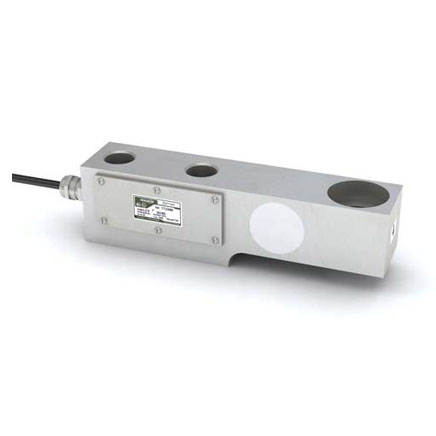

Тензодатчики балочного типа прямоугольной формы. Предназначены для использования в балочных и платформенных весах.
Тензодатчики могут работать в отапливаемых и не отапливаемых помещениях.
Особенности:
- Материал упругого элемента: конструкционная сталь
- Герметизация тензодатчика осуществляется специальными герметиками и крышкой
- Тензодатчики не восприимчивы к боковым силам
- Используются уникальные методики при нормировании параметров и испытаниях
- Многоступенчатая система контроля качества тензодатчика
- Потребителю тензодатчики поставляются, подобранными по группам для совместного использования в весах
- Гарантийный срок 12 мес.
Технические характеристики:
|
Параметры датчика
|
Единицы измерения
|
Значения параметров
|
|||
|
Наибольший предел измерения (НПИ)
|
тонн
|
1; 2; 5
|
|||
|
Класс точности по ГОСТ 8.631-2013
|
С1
|
C3
|
|||
|
Число поверочных интервалов
|
1000
|
3000
|
|||
|
Минимальный поверочный интервал
|
НПИ/5000
|
НПИ/10000
|
|||
|
Рабочий коэффициент передачи (РКП)
|
мВ/В
|
2 ± 0,005
|
2 ± 0,002
|
||
|
Начальный коэффициент передачи (НКП)
|
% от РКП
|
< 3
|
|||
|
Комбинированная погрешность
|
% от РКП
|
? ± 0,040
|
? ± 0,020
|
||
|
Ползучесть (30 мин.)
|
% от РКП
|
? ± 0,049
|
? ± 0,025
|
||
|
Изменение НКП от температуры
|
% от РКП/°С
|
? ± 0,0028
|
? ± 0,0014
|
||
|
Изменение РКП от температуры
|
% от РКП/°С
|
? ± 0,0022
|
? ± 0,0011
|
||
|
Наибольшее напряжение питания постоянного тока
|
В
|
12
|
|||
|
Сопротивление входное
|
Ом
|
380 ± 10
|
|||
|
Сопротивление выходное
|
Ом
|
350 ± 1
|
|||
|
Сопротивление изоляции
|
ГОм
|
? 5
|
|||
|
Диапазон термокомпенсации
|
°С
|
-10… +40
|
|||
|
Рабочий диапазон температур
|
°С
|
-20… +40
|
|||
|
Диапазон температур хранения
|
°С
|
-40… +50
|
|||
|
Степень защиты по ГОСТ 14254
|
IP 65
|
||||
|
Допустимая перегрузка в течение не более 1 часа
|
% от НПИ
|
25
|
|||
|
Разрушающая нагрузка
|
% от НПИ
|
300
|
|||
|
Материал датчика
|
Легированная сталь
|
||||
|
Масса датчика
|
кг
|
Для НПИ 1т-1,8; для НПИ 2т-2,2; для НПИ 5т-3,9
|
|||
|
Длина кабеля
|
м
|
Для НПИ 1,2,5т — 3,0
|
|||
